かまぼこ形屋根の振動モード解析例
Examples of Vibration Analysis of a Cylindlical Roof.
| 屋根の半径 Radius of the roof | １ｍ |
| 幅 Width | １ｍ |
| 材質 Material | 鋼 Steel |
| 厚さ Thickness | ５ｍｍ |
表の中の固有振動数をクリックすると振動モード図を表示します。
Click the Frequencies to Display Vibration Modes.
|
モード Mode |
1 | 2 | 3 | 4 | 5 | 6 |
|
固有振動数 Natural frequency (Hz) |

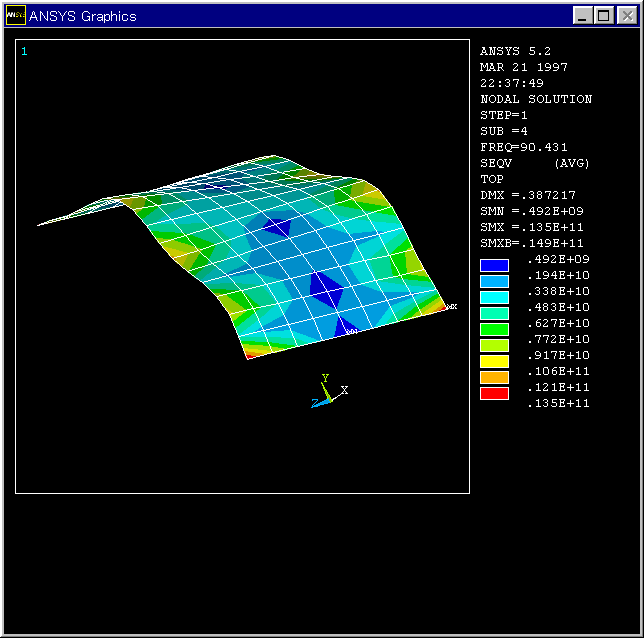

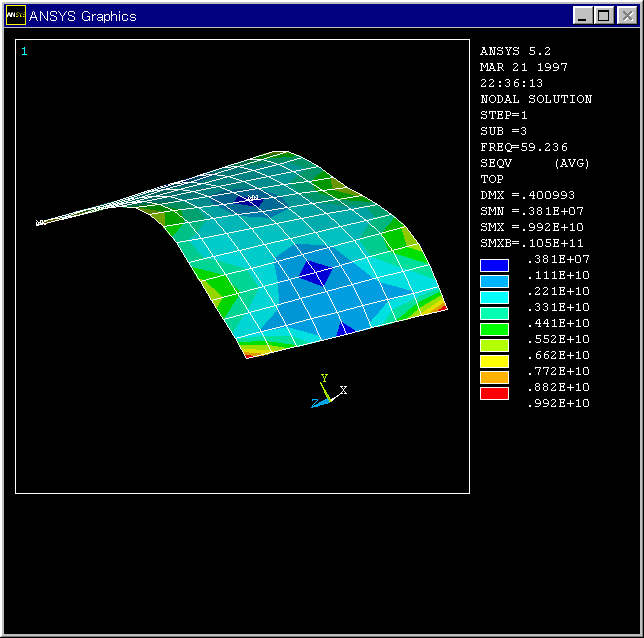

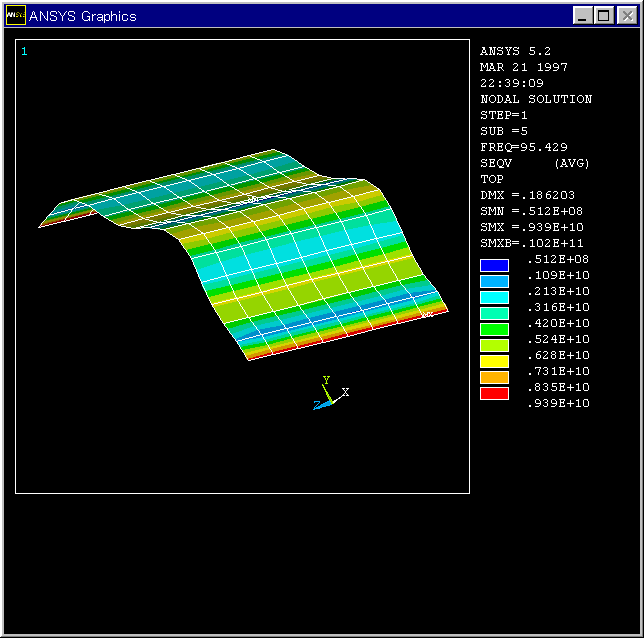

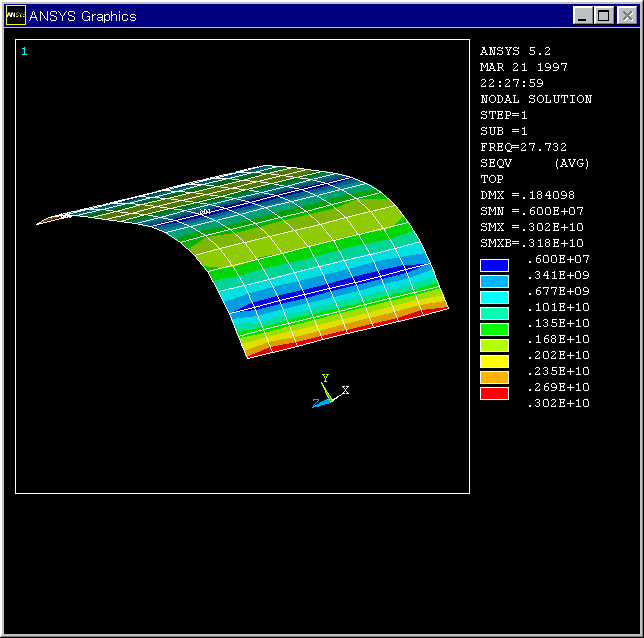

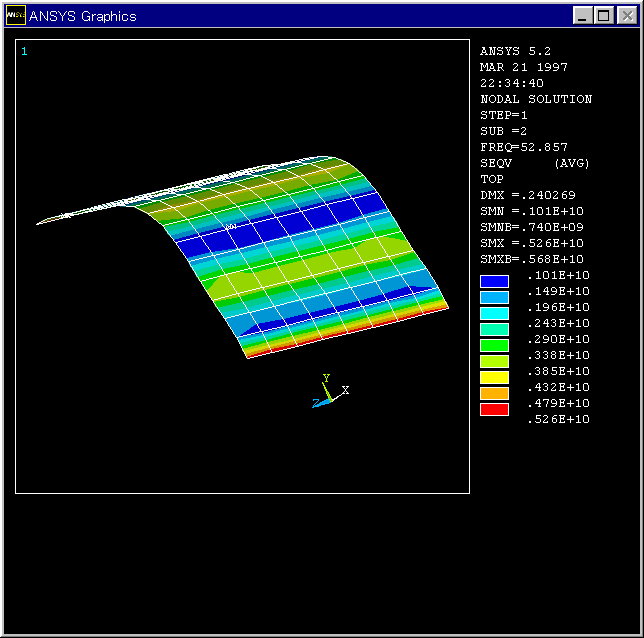

27.732 | 52.857 | 59.236 | 90.431 | 95.429 | 140.20 |
